Descriere produs

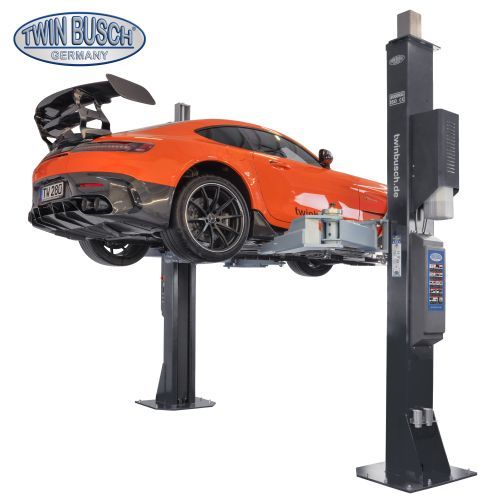

Elevatorul Heavy‑Line TW280W, cu o capacitate de ridicare de 8,0 t și brațe portante telescopice cu dublă articulație, īn design Brate-M modelul TW280W reprezintă cel mai puternic echipament din gama noastră de elevatoare cu 2 coloane.

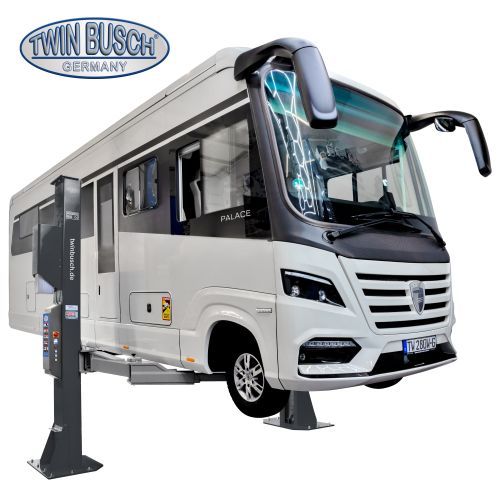

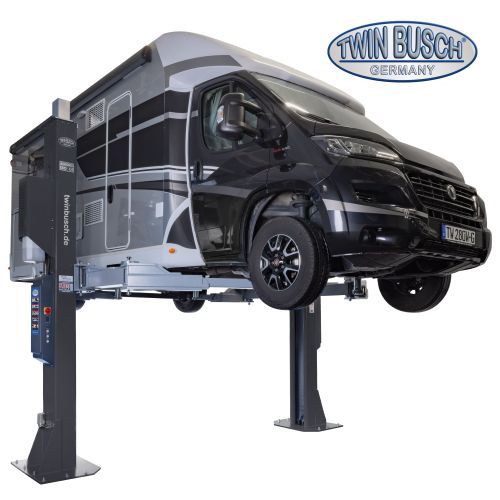

Datorită intervalului extrem de larg de reglaj al brațelor portante, pot fi ridicate fără dificultate atāt autoturisme mici (ex. Smart), cāt și transportoare cu ampatament lung (ex. MB Sprinter, rulote, vehicule speciale). (vezi secțiunea „Recomandare tipuri vehicule / ampatamente”)
Modelul TW280W este echipat cu două unități de comandă (cāte una pe fiecare coloană) și două agregate hidraulice independente, oferind un nivel de confort operațional deosebit. La instalare, elevatorul poate fi ajustat cu ușurință la lățimea de montaj dorită (4132 mm sau mai puțin), īn funcție de necesitățile atelierului.
Un element deosebit īl reprezintă comunicarea complet wireless dintre coloanele de ridicare, realizată printr-o conexiune radio securizată. Controlul se efectuează comod prin unitățile de comandă de pe ambele coloane, care monitorizează și afișează īn timp real īnălțimea de ridicare.
Pe fiecare parte exterioară a coloanelor se află un suport practic pentru adaptoare plug‑in, care permite depozitarea sigură a cāte două adaptoare pe fiecare suport.
Prezentare produs & MontajPrezentare produs | Instrucțiuni de montaj |
Recomandări și trucuri practice |
Caracteristici- Calitate de execuție 1A
- Producție conform ISO 9001
- Sincronizare prin conexiune radio securizată īntre coloane
- Protecție īn fața coloanelor
- Talere rotative cu filet dublu și protecție īmpotriva răsucirii
- Deblocare electromagnetică automată a blocatorilor de siguranță
- Blocare automată a brațelor portante
- 2 cilindri hidraulici pentru ridicare și coborāre puternică
- Coloane din profil laminat special de īnaltă calitate
- Pulverizare electrostatică īn strat pulbere, finisaj industrial
- Brațe portante simetrice, telescopice, cu dublă articulație (Brate-M)
- Funcție de coborāre de urgență īn caz de pană de curent
- Bucșe din alamă īn rolele de ghidaj
- Bolțuri, cabluri de oțel, role de ghidaj și șuruburi zincate
- Suporturi practice pentru adaptoare, cāte unul pe fiecare parte a coloanei, pentru două adaptoare
- Inclusiv Cover Motor (design modern, protecție īmpotriva prafului și efect de reducere a zgomotului)
Date Tehnice| Capacitate de ridicare CE | 8000 kg |
| Īnălțime maximă de ridicare | 2000 mm / Ad 2080 |
| Īnălțime minimă de ridicare | 120 mm |
| Timp de ridicare / coborāre (aprox.) | 60 / 50 sec. |
| Tensiune de alimentare | 400 V / 3 faze |
| Putere motor | 2 x 2.2 kW |
| Siguranță | 16 A |
| Greutate proprie | 1768 kg |
| Īnălțimi de ridicare (Cu discurile rotabile īnșurubate) | 1900 mm |
| Īnălțimi de ridicare (Cu discurile rotabile deșurubate) | 1970 mm |
| Īnălțimi de ridicare (Cu adaptoare + talere desurubate) | 2070mm |
| Deblocare de siguranțe | Automată |
| Talere rotative | īn 2 trepte |
| Ridicări pentru utilitare | Da |
| Pulverizare electrostatică | Da |
| Protecție pentru coloane | Da |
| Cover Motor | Da |
| Kit Aer | - |
| Buton Anti-urcare | Da |
| Priză 230 V pe cutia de comandă | Nu |
| Placă de trecere | Podea libera |
| Lățime totală / placă de bază (fără motor) | 4132 mm |
| Īnălțimea coloanelor | 3518 mm / ridicat 3843 mm (căruț ridicare extins) |
| Grosimea minimă necesară placa beton | 300 mm |
| Lungime brațe / scurte (aprox.) | 1935 mm |
| Lungime brațe / lungi (aprox.) | 1935 mm |
| Distanța īntre coloane | 3200 mm |
| Īnălțime maximă de trecere | - |
| Lățime maximă de trecere | La nivelul coloanei: 3200 mm La nivelul brațelor: 2839 mm |
| Culoare | RAL 7016 (Antracit) |
| RAL 7000 (Gri) |
Prezentare detaliată

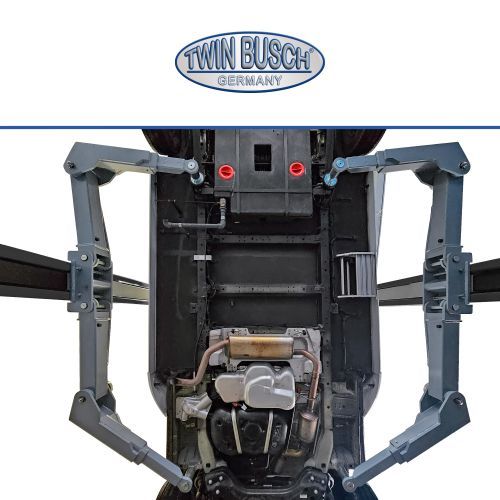

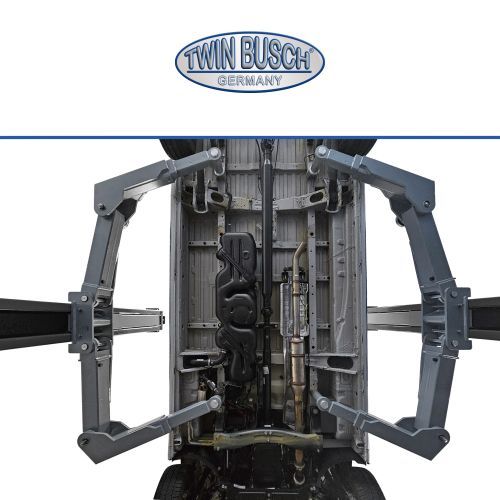

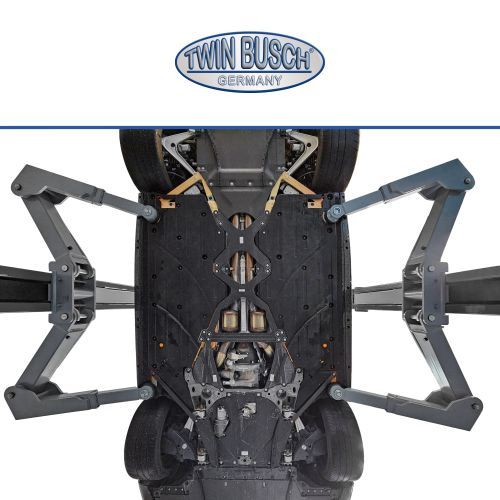

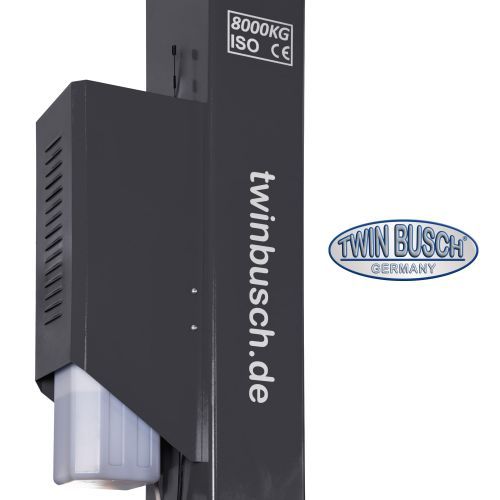

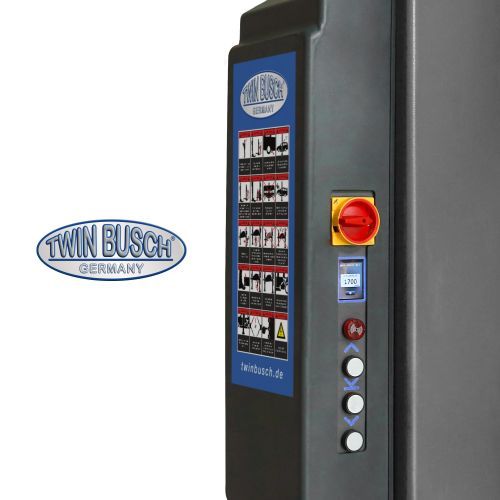

 Gama de reglaj extrem de mareDatorită razei largi de reglaj al brațelor portante, pot fi ridicate fără dificultate atāt autoturisme mici (ex. Smart), cāt și utilitare cu ampatament lung, asigurānd o acoperire completă pentru toate clasele de vehicule. |  Unitate de comandăUnitatea de comandă (IP54, tensiune de comandă 24 V), este echipată cu un limitator de cursă pentru restricționarea īnălțimii de ridicare și cu o siguranță automată care monitorizează funcționarea și asigură operarea īn condiții optime. |  Motor + unitate hidraulicaAnsamblu hidraulic de īnaltă performanță, echipat cu pompă din aluminiu de calitate industrială, supapă de siguranță la suprapresiune și motor electric robust, proiectat pentru utilizare intensivă. Īntregul sistem este protejat de o carcasa de protectie rezistentă, care asigură protecție mecanică și īmpotriva impurităților. |

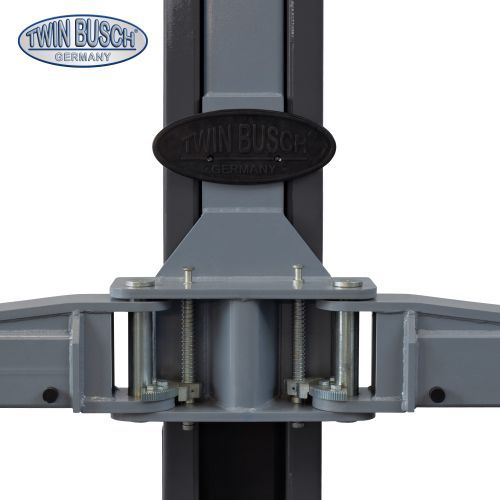

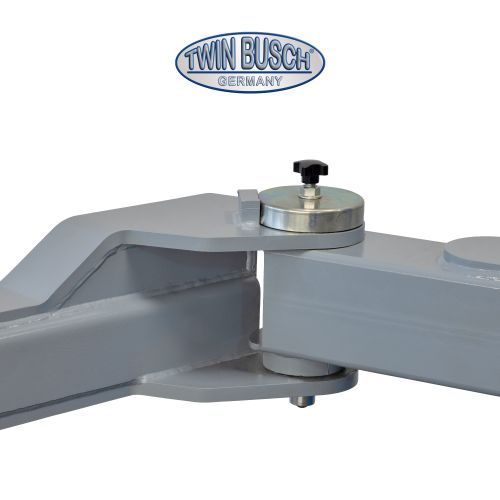

 Comunicare wirelessUn element deosebit īl reprezintă comunicarea complet wireless dintre coloanele de ridicare, realizată printr-o conexiune radio securizată. Sistemul este operat comod prin unitățile de comandă de pe ambele coloane, care monitorizează și afișează īn timp real īnălțimea de ridicare. |  Disc preluare īn 2 trepteElevatorul este echipat cu discuri rotative reglabile pe īnălțime īn 2 trepte, avānd o īnălțime minimă de doar 120 mm, ceea ce permite poziționarea facilă a vehiculelor cu garda la sol redusă. |  Blocarea brațelorBlocarea brațelor de ridicare, īmpreună cu sistemul mecanic de sincronizare prin cabluri de oțel, asigură o funcționare uniformă a ambelor coloane și un nivel maxim de siguranță īn exploatare. |

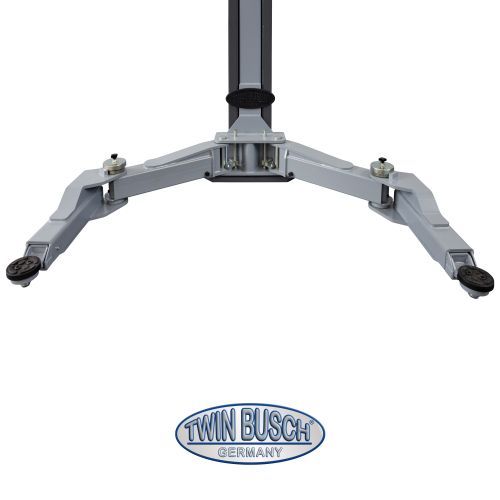

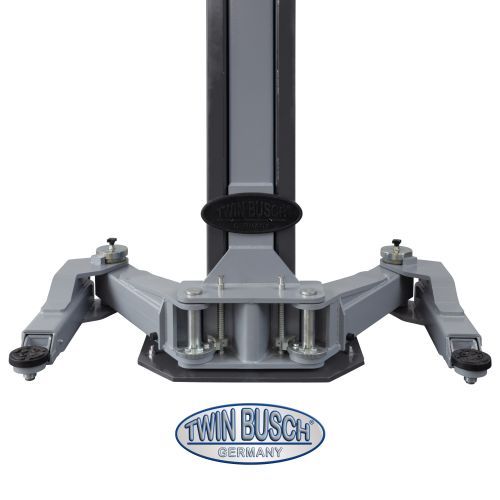

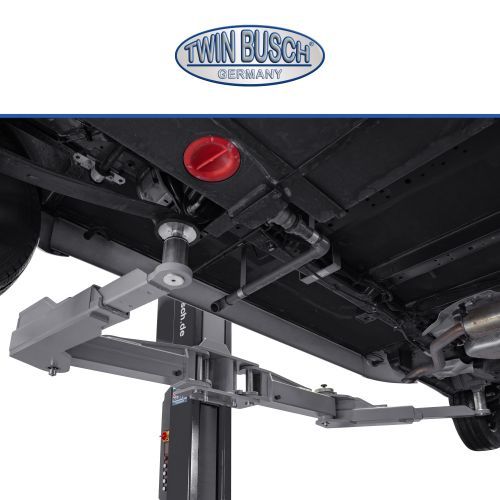

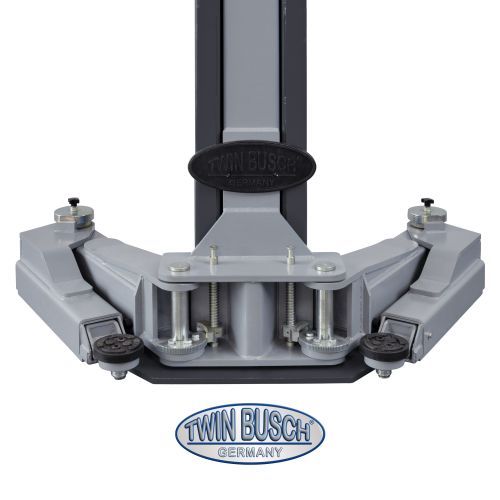

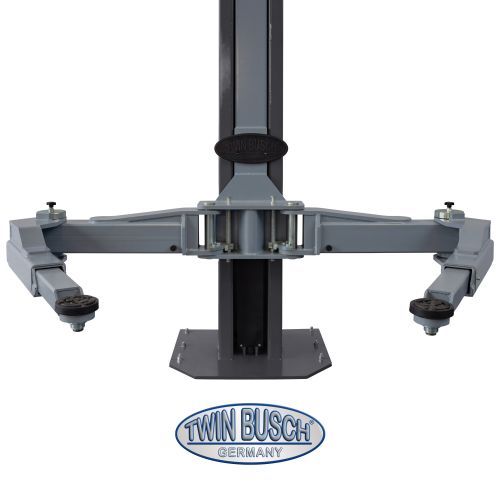

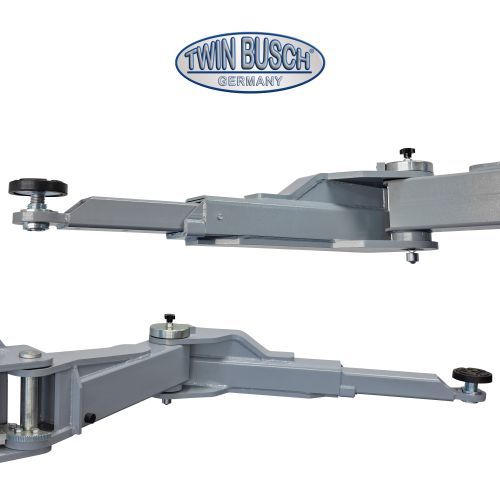

 Brațe portante MBrațele portante telescopice cu dublă articulație (M‑arms) permit deschiderea foarte largă a ușilor, datorită designului lor asimetric, optim pentru acces facil la vehicule cu uși lungi sau joase. |  Protecție pentru deschiderea ușilorProtecția pentru deschiderea ușilor previne lovirea accidentală a acestora, asigurānd protejarea panourilor laterale ale vehiculului īn timpul poziționării pe elevator. |  Protecție pentru coloanăProtecția coloanei protejează cilindrul hidraulic īmpotriva scānteilor generate īn timpul lucrărilor de sudură sau tăiere cu flexul. Asigură un nivel ridicat de siguranță și contribuie la o estetică profesională a ansamblului. |
 Suport pentru adaptoarePe fiecare parte exterioară a coloanei este integrat un suport practic pentru adaptoare(inaltatoare), care permite depozitarea sigură a cāte două adaptoare pe fiecare parte, menținānd accesoriile organizate și la īndemānă. |

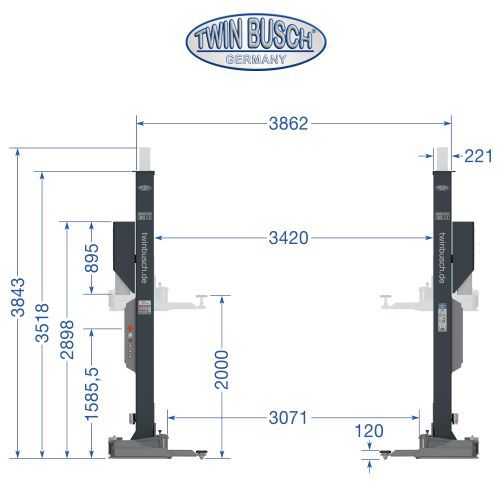

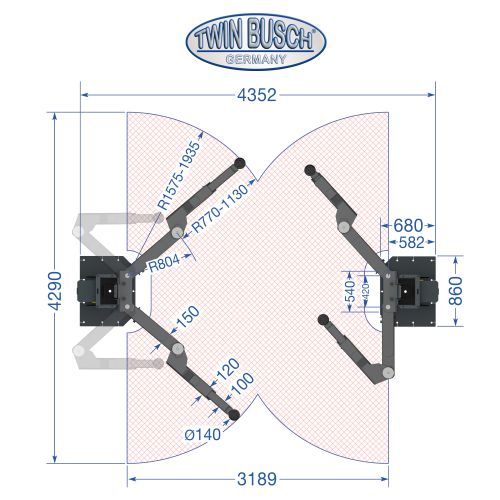

Dimensiuni
Tipuri de vehicule / ampatament
Informații privind tipurile de vehicule și ampatamente
Vehiculele ilustrate reprezintă doar exemple menite să ofere o imagine generală asupra diferitelor ampatamente și lungimi de vehicule. Desigur, pot fi ridicate și numeroase alte mărci și modele de vehicule.
*Notă importantă privind punctele de ridicare
Vehiculele prezentate au fost ridicate folosind punctele de ridicare ale producătorului sau puncte alternative compatibile. Vă rugăm să acordați atenție adaptorilor speciali Twin Busch pentru a asigura o ridicare sigură, deoarece unele vehicule — īn special din clasa transportoarelor — nu dispun de puncte de ridicare similare celor de la autoturisme. Respectați īntotdeauna instrucțiunile și reglementările producătorului vehiculului. Respectați măsurile obișnuite de siguranță la ridicare și coborāre, distribuția corectă a sarcinii, sarcina maximă admisă și consultați manualul elevatorului.
Conținutul livrării- Elevator cu două coloane, inclusiv unitate hidraulică și Protectie Motor
- 4 adaptoare de īnălțime
- Suport adaptoare
- 16 conexpanuri fixare elevator
- Protecție pentru uși
- Instrucțiuni de operare și īntreținere
- Certificat CE
- Uleiul nu este inclus – poate fi comandat opțional (cantitate necesară: 18 L)
- Vehiculul nu este inclus
